Pemahaman yang mendalam mengenai pcb melalui lubang dan aplikasinya

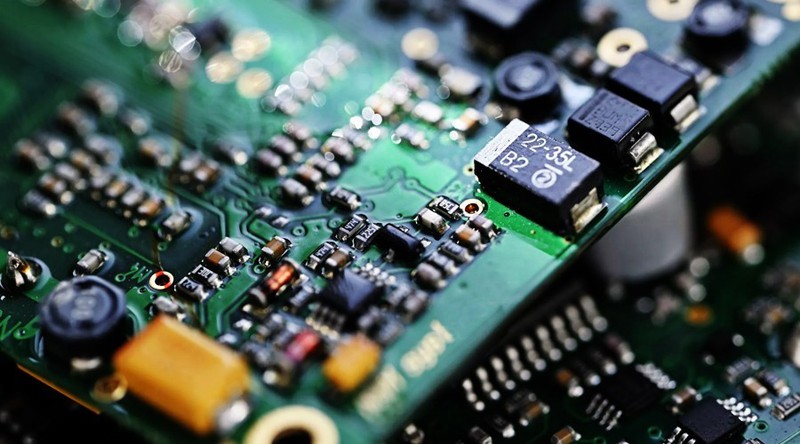

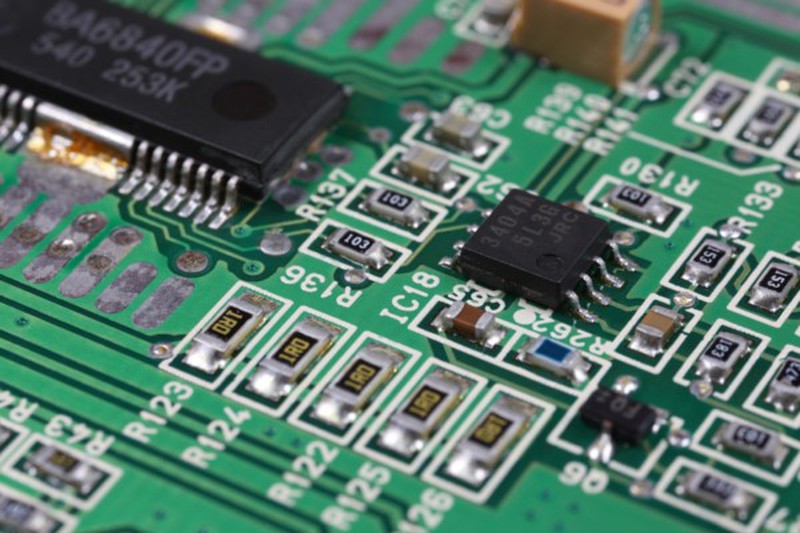

Lembaga litar bercetak melalui lubang (melalui lubang PCB) adalah teknologi yang melibatkan memasukkan komponen elektronik membawa ke lubang bersalut di papan litar dan menyolder mereka untuk sambungan yang selamat. Walaupun Teknologi Mount Surface (SMT) telah menjadi semakin popular, PCB melalui lubang masih mengekalkan kelebihan yang berbeza dalam bidang tertentu.

1. Jenis Komponen:

• Komponen paksi:Memimpin melanjutkan dari kedua -dua hujung komponen dan perlu dimasukkan ke dalam kedudukan yang berbeza di kedua -dua belah PCB.
• Komponen Radial:Memimpin melanjutkan dari sisi yang sama komponen, biasanya lebih pendek, dengan kedudukan pemasangan yang lebih pekat.

2. Proses pemasangan PCB melalui lubang:

• Reka bentuk dan prototaip:Reka bentuk litar selesai, menghasilkan susun atur PCB. Selepas itu, pengeluar membuat prototaip untuk memastikan ketepatan reka bentuk dan kemungkinan.
• Penggerudian:Berdasarkan keperluan reka bentuk, lubang digerudi ke PCB, yang boleh menembusi seluruh papan dan sesuai untuk papan tunggal atau multilayer.
• Penyaduran:Untuk menyambungkan komponen membawa kepada lapisan konduktif dalaman PCB, tembaga biasanya dilapisi di dalam lubang untuk memastikan sambungan elektrik yang betul.
• Penyisipan Komponen:Pemimpin dimasukkan ke dalam lubang melalui, sama ada secara manual atau dengan peralatan automatik.
• Pematerian:Menggunakan pematerian gelombang atau teknik manual, petunjuk komponen disolder ke pad PCB untuk sambungan yang stabil dan boleh dipercayai.
• Ujian dan Pemeriksaan:Selepas pematerian, ujian fungsional dan elektrik dilakukan untuk memastikan semua sambungan adalah bunyi dan komponen berfungsi dengan baik.

3. Kelebihan dan Kekurangan PCB melalui lubang:

Kelebihan:

• Kekuatan dan kebolehpercayaan:Komponen ini membawa melalui PCB dan disolder di seberang, memberikan sambungan yang lebih kuat daripada SMT, terutamanya dalam aplikasi yang memerlukan tekanan mekanikal, seperti peralatan perindustrian dan elektronik automotif.
• Toleransi Suhu Tinggi dan Tinggi Voltan:PCB melalui lubang berfungsi dengan baik dalam persekitaran yang melampau, mengendalikan suhu tinggi dan voltan, menjadikannya sesuai untuk aplikasi ketenteraan dan aeroangkasa.
• Sesuai untuk litar kuasa tinggi:Teknologi melalui lubang sangat sesuai untuk pemasangan komponen kuasa tinggi seperti modul kuasa dan transformer, kerana petunjuk memberikan sambungan elektrik yang kuat dan pelesapan haba, mengurangkan risiko terlalu panas.
• Sambungan elektrik yang boleh dipercayai:Memimpin melalui PCB dan disolder pada pelbagai lapisan memastikan sambungan elektrik yang stabil, mengurangkan kegagalan dari masa ke masa dan meningkatkan kebolehpercayaan litar.
• Kemudahan perhimpunan dan pembaikan manual:Komponen pada PCB melalui lubang lebih mudah untuk solder secara manual, menggantikan, dan membaiki, menjadikannya sesuai untuk peranti elektronik yang memerlukan penyelenggaraan yang kerap dan memudahkan penyelesaian masalah.
• Sesuai untuk prototaip dan pengeluaran batch kecil:PCB melalui lubang lebih sesuai untuk prototaip dan pembuatan berskala kecil kerana keperluan pemasangan mereka yang lebih santai, membolehkan jurutera dengan cepat menguji dan menyesuaikan reka bentuk.

Kekurangan:

• Ketumpatan terhad:Berbanding dengan SMT, komponen PCB melalui lubang menduduki lebih banyak ruang, yang membawa kepada ketumpatan litar yang lebih rendah. Ini mengehadkan integrasi dan menjadikannya tidak sesuai untuk peranti elektronik moden dan padat.
• Kos pengeluaran yang lebih tinggi:Proses pengeluaran untuk PCB melalui lubang lebih kompleks, terutamanya dengan penggerudian dan penyaduran untuk papan multilayer, meningkatkan masa dan kos pembuatan.
• Automasi yang mencabar:Walaupun automasi untuk komponen melalui lubang telah bertambah baik, pematerian masih sukar untuk mengautomasikan sepenuhnya. Berbanding dengan SMT, perhimpunan melalui lubang memerlukan lebih banyak jentera buruh atau kompleks, mengurangkan kecekapan pengeluaran.

4. Aplikasi PCB melalui lubang:

Walaupun teknologi melalui lubang telah secara beransur-ansur digantikan oleh SMT dalam banyak elektronik pengguna, ia tetap penting dalam aplikasi yang memerlukan sambungan elektrik yang kuat dan kestabilan mekanikal, seperti:

• Peralatan Perindustrian:PCB dalam sektor perindustrian sering menghadapi tekanan, haba, dan tekanan mekanikal yang lebih tinggi. PCB melalui lubang, dengan struktur sambungan yang mantap dan sifat pelesapan haba, digunakan secara meluas dalam bekalan kuasa, pengawal, dan penyongsang.
• Litar dan penyambung kuasa:Teknologi melalui lubang sangat sesuai untuk litar berkuasa tinggi dan tinggi. Penyambung, yang memerlukan pemalam dan pencabutan yang kerap, juga biasanya menggunakan pematerian melalui lubang untuk memastikan kestabilan dan kebolehpercayaan jangka panjang.
• Papan prototaip dan ujian:Semasa pembangunan dan ujian produk, PCB melalui lubang tetap menjadi kegemaran kerana kemudahan pengendalian, pelarasan, dan pembaikan manual, menjadikan mereka pilihan untuk pemaju.
