Apakah PCB Dan PCBA? Apa perbezaannya?

PCB dan PCBA memainkan peranan penting dalam industri elektronik, berfungsi sebagai komponen utama untuk sambungan elektrik dan sokongan litar. Papan Litar Bercetak (PCB) menyediakan asas untuk mengamankan komponen elektronik dan mewujudkan sambungan elektrik, manakala Pemasangan Papan Litar Bercetak (PCBA) ialah proses pembuatan yang melibatkan pemasangan komponen dan pematerian pada PCB. Artikel ini akan memperkenalkan konsep, ciri, fungsi dan perbezaan antara PCB dan PCBA.

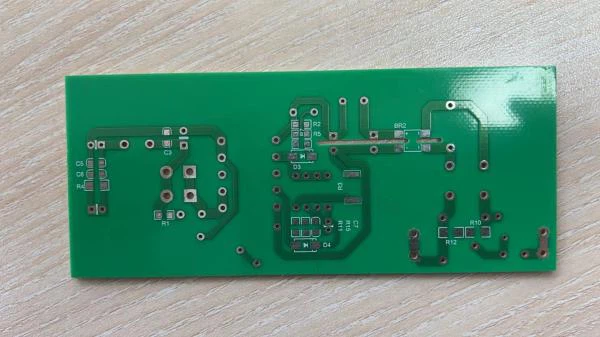

I. PCB (Papan Litar Bercetak)

PCB ialah singkatan untuk Papan Litar Bercetak, dicipta melalui proses seperti pencetakan, penyaduran kuprum dan penggerudian pada substrat. Ia menyediakan sokongan penting untuk mengamankan komponen elektronik dan mewujudkan sambungan elektrik. PCB menawarkan kelebihan seperti ketumpatan tinggi, kebolehpercayaan, fleksibiliti reka bentuk, kebolehkilangan, kebolehujian, serta kemudahan pemasangan dan penyelenggaraan. Fungsi utama PCB termasuk menyediakan sokongan litar dan sambungan elektrik, menawarkan ciri elektrik yang diperlukan, impedans ciri, dan keserasian elektromagnet untuk litar berkelajuan tinggi atau frekuensi tinggi. PCB dengan komponen pasif terbenam menyediakan fungsi elektrik tertentu dan berfungsi sebagai pembawa cip yang berkesan untuk pembungkusan cip kecil.

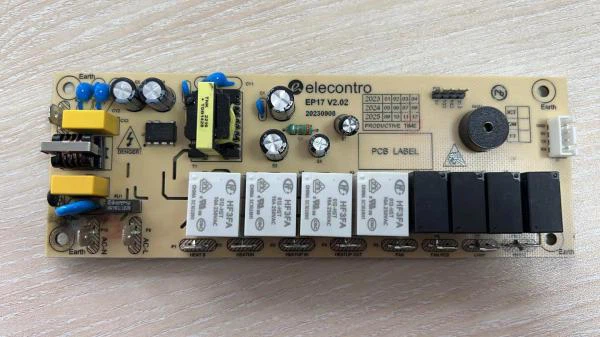

II. PCBA (Perhimpunan Papan Litar Bercetak)

PCBA bermaksud Pemasangan Papan Litar Bercetak dan merujuk kepada proses pembuatan papan litar bercetak. Ia biasanya termasuk proses sepertiSMT(Surface Mounted Technology) dan sisipan DIP (Dual in-line Package). Surface Mounted Technology melibatkan pemasangan komponen kecil pada PCB, dan proses pengeluaran termasuk kedudukan PCB, pencetakan tampal pateri, peletakan komponen, pematerian aliran semula dan pemeriksaan. Sebaliknya, teknologi Dual In-line Package (DIP) digunakan untuk komponen yang lebih besar yang tidak sesuai untuk pemasangan permukaan, dan proses pengeluaran melibatkan aplikasi pelekat, pemasukan komponen, pemeriksaan, pematerian gelombang, pemangkasan dan pemeriksaan akhir.

PCBA mewakili papan litar siap, hanya dicapai apabila semua proses pada PCB selesai. Ia memudahkan proses pembuatan, meningkatkan kebolehpercayaan dan konsistensi produk, dan mengurangkan kos pengeluaran. Fungsi utama PCBA adalah untuk melengkapkan pemasangan komponen dan pematerian, membolehkan papan litar beroperasi dengan betul.

Perbezaan antara PCB dan PCBA terletak pada "PCBA=PCB + Assembly," di mana PCB merujuk kepada papan tanpa komponen elektronik yang dipasang, manakala PCBA merujuk kepada papan yang mempunyai komponen elektronik yang telah dipasang.

PCB umpama sebuah negara yang wilayah negaranya sudah dirancang, menunggu pihak berkuasa memasang pelbagai bandar (komponen) di lokasi tertentu. Apabila semua komponen elektronik dipasang pada PCB, ia kemudiannya dipanggil PCBA. Jadi, kini anda sepatutnya mempunyai gambaran kasar tentang perbezaan antara PCB dan PCBA.

PCB dan PCBA adalah asas kepada industri elektronik, berfungsi sebagai tulang belakang hampir setiap peranti elektronik. Fleksibiliti mereka meluas merentasi spektrum sektor yang luas:

Elektronik Pengguna:PCB dan PCBA berfungsi sebagai sistem saraf pusat untuk pelbagai peranti, daripada telefon pintar di dalam poket anda ke televisyen di ruang tamu anda. Mereka menawarkan asas di mana mikropemproses, memori, dan pelbagai komponen disatukan untuk membolehkan kefungsian peranti ini.

Elektronik Automotif:Kereta kontemporari, terutamanya kenderaan elektrik (EV), mempunyai pergantungan yang besar pada PCB dan PCBA untuk menyelia pengurusan bateri, meningkatkan kecekapan tenaga dan memudahkan ciri pemanduan autonomi. Apabila peralihan ke arah elektrifikasi mendapat momentum, papan litar ini memainkan peranan penting dalam menjamin prestasi puncak dan standard keselamatan untuk EV.

Kawalan Perindustrian:Dalam persekitaran perindustrian dan kemudahan pembuatan, PCB dan PCBA adalah penggerak di sebalik pengawal logik boleh atur cara (PLC), pemacu motor dan penderia, yang penting untuk mengekalkan operasi yang lancar dan cekap.

Peralatan perubatan:Ketepatan dan kebolehpercayaan PCB dan PCBA amat diperlukan, sama ada kita bercakap tentang monitor denyutan jantung, mesin MRI atau pembantu pembedahan robotik.

Peranti Pengkomputeran:Kuasa pengiraan pelayan, desktop dan komputer riba difasilitasi oleh PCBA yang direka dengan rumit, yang menempatkan CPU, GPU, RAM dan komponen kritikal yang lain.

Telekomunikasi:Penghala, suis dan stesen pangkalan yang memastikan kami sentiasa berhubung, sama ada melalui rangkaian selular atau internet, bergantung pada PCBA berprestasi tinggi.

Aeroangkasa dan Pertahanan:Dalam persekitaran aeroangkasa dan pertahanan yang menuntut, PCB dan PCBA mesti memenuhi piawaian yang ketat. Mereka memainkan peranan dalam segala-galanya daripada instrumentasi kokpit kepada sistem panduan peluru berpandu.

Peranti Internet Perkara (IoT):Dunia IoT yang sedang berkembang, merangkumi peranti rumah pintar, boleh pakai dan penderia industri, dikuasakan oleh PCBA yang padat dan cekap.

Sistem sekuriti:Sistem keselamatan ialah rangkaian peranti dan teknologi bersepadu yang direka untuk melindungi lokasi atau harta benda daripada akses tanpa kebenaran, pencerobohan dan potensi ancaman. Sistem ini sering bergantung pada Papan Litar Bercetak (PCB) dan Perhimpunan Papan Litar Bercetak (PCBA) untuk menggerakkan dan mengawal pelbagai komponen seperti kamera pengawasan, mekanisme kawalan akses, penggera dan penderia. PCB dan PCBA memainkan peranan penting dalam memastikan kebolehpercayaan dan kefungsian sistem keselamatan ini, membolehkan perlindungan dan pemberitahuan masa nyata sekiranya berlaku pelanggaran keselamatan atau kecemasan.
