Kelajuan Penghantar Pematerian Aliran Semula Diterangkan: Cara Mengoptimumkan Kualiti SMT dan Throughput

Kelajuan penghantar pematerian aliran semula adalah salah satu parameter yang paling kritikal namun sering dipandang remeh dalamPerhimpunan SMT. Ia secara langsung menjejaskan pemindahan haba, pembentukan sendi pateri, dan kecekapan pengeluaran keseluruhan. Kelajuan yang ditetapkan secara tidak betul boleh menyebabkan kecacatan seperti sambungan pateri sejuk, lompang berlebihan, lengkungan PCB atau kerosakan komponen.



Dalam artikel ini, kami menerangkan maksud kelajuan penghantar pematerian aliran semula, cara ia memberi kesan kepada kualiti pematerian dan cara mengoptimumkannya dalam persekitaran pengeluaran sebenar-berdasarkan pengalaman praktikal daripadaBengkel SMT TECOO.



Apakah Kelajuan Penghantar Pematerian Aliran Semula?

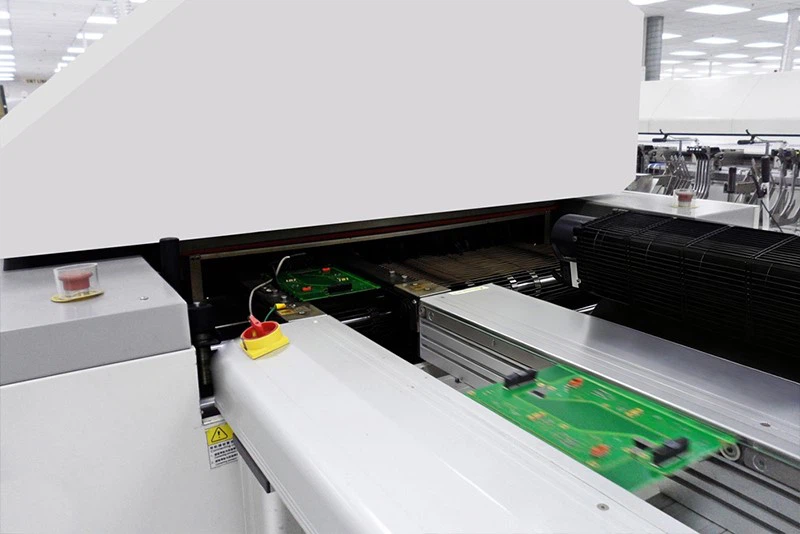

Kelajuan penghantar pematerian aliran semula merujuk kepada kadar di mana PCB bergerak melalui zon pemanasan ketuhar aliran semula. Ia biasanya diukur dalam sentimeter seminit (cm/min) atau inci seminit (dalam/min).

Kelajuan penghantar tidak beroperasi secara bebas. Ia berfungsi bersama-sama dengan:

• Profil suhu aliran semula
• Tingkah laku pengaktifan fluks
• Jisim terma PCB
• Jenis komponen dan susun atur

Bersama-sama, faktor ini menentukan sama ada sambungan pateri terbentuk dengan betul dan boleh dipercayai.





Mengapa Kelajuan Penghantar Adalah Kritikal dalam Proses Pemterian Aliran Semula

Kawalan Masa Kediaman Terma

Kelajuan penghantar mentakrifkan berapa lama PCB kekal dalam setiap zon ketuhar aliran semula, termasuk:

• Pemanasan awal
• Berendam
• Aliran semula (masa melebihi liquidus)
• Menyejukkan

Kawalan kelajuan yang tepat memastikan pemanasan seragam, peleburan pes pateri yang betul, dan pelepasan gas yang mencukupi. Ini membantu mengelakkan kecacatan seperti tidak-basah, batu nisan atau sendi sejuk.

Risiko Kelajuan Penghantar yang Salah

• Terlalu cepat:

Prapemanasan tidak mencukupi, pengaktifan fluks tidak lengkap, meruap terperangkap dan kadar lompang yang lebih tinggi.

• Terlalu perlahan:

Kepanasan terlampau komponen, ubah bentuk PCB, pengkarbonan fluks, dan daya pemprosesan yang berkurangan.



Faktor Utama Yang Mempengaruhi Tetapan Kelajuan Penghantar Aliran Semula

Reka Bentuk dan Bahan PCB

Ketebalan papan, kiraan lapisan, taburan kuprum dan jenis substrat (cth, FR-4 atau bahan-tinggi) menentukan kapasiti terma. Papan yang lebih tebal atau berat tembaga biasanya memerlukan kelajuan penghantar yang lebih perlahan untuk memastikan penembusan haba.

Jenis dan Susun Atur Komponen

Himpunan-ketumpatan tinggi menggunakan BGA, QFN atau komponen-pitch halus menuntut kawalan terma yang lebih ketat. Kelajuan yang lebih perlahan membantu mencapai pematerian seragam dan mengurangkan risiko kecacatan.

Ciri-ciri Tampal Pateri

Aloi pateri yang berbeza (seperti SAC305 atau SnPb) dan sistem fluks mempunyai takat lebur dan tingkap pengaktifan yang unik. Kelajuan penghantar mesti sejajar dengan profil aliran semula yang disyorkan pes pateri.

Reka Bentuk Ketuhar Aliran Semula

Ketuhar perolakan-udara panas, inframerah dan aliran semula hibrid mempunyai kecekapan pemindahan haba yang berbeza. Kelajuan penghantar mesti ditentukur mengikut kaedah pemanasan ketuhar dan ciri aliran udara.



Bagaimana Kelajuan Penghantar Mempengaruhi Kualiti Pateri

Kecacatan yang Disebabkan oleh Kelajuan Berlebihan

• Pembasahan pateri yang buruk:Fluks tidak diaktifkan sepenuhnya, menyebabkan sendi lemah atau tidak lengkap.
• Retak tegasan terma:Perubahan suhu yang pantas meningkatkan risiko retak mikro, terutamanya dalam komponen seramik dan IC yang besar.
• Peningkatan kekosongan:Meruap tidak dapat melarikan diri dalam masa dan terperangkap dalam pateri cair.

Isu yang Disebabkan oleh Kelajuan Terlalu Lambat

• Kerosakan komponen dan PCB:Pendedahan berpanjangan kepada suhu tinggi boleh memudaratkan-bahagian sensitif haba atau menyebabkan perubahan warna dan penyingkiran PCB.
• Karbonisasi sisa fluks:Sisa keras mungkin mengganggu ujian elektrik dan{0}}kebolehpercayaan jangka panjang.
• Kecekapan pengeluaran yang lebih rendah:Kelajuan penghantar yang dikurangkan secara langsung mengehadkan output dan meningkatkan kos unit.



Amalan Terbaik untuk Mengoptimumkan Kelajuan Penghantar Pematerian Aliran Semula

Pengoptimuman Kelajuan Berdasarkan Ciri PCB

1. Mulakan dengan pemprofilan haba

Gunakan termokopel atau alat pemprofilan untuk mengukur lengkung suhu pada kelajuan yang berbeza. Pastikan suhu dan masa puncak di atas liquidus memenuhi spesifikasi tampal pateri.

2. Gunakan kawalan proses bersegmen

Ketuhar aliran semula moden membenarkan-pengoptimuman berasaskan zon. Contohnya:

• Kelajuan yang lebih perlahan dalam zon prapemanasan untuk kenaikan suhu seragam
• Kelajuan dioptimumkan dalam zon aliran semula untuk mengehadkan-pendedahan suhu tinggi

3. Ikut cadangan tampal pateri

Gunakan profil terma yang disyorkan pembekal untuk mengira julat kelajuan yang sesuai, biasanya membenarkan margin pelarasan ±10%.





Pelarasan Terselaras Parameter Ketuhar Aliran Semula

• Penyegerakan suhu dan kelajuan:

Meningkatkan kelajuan penghantar memerlukan suhu zon yang lebih tinggi untuk mengekalkan input haba yang mencukupi.

• Pengoptimuman aliran udara:

Dalam-ketuhar perolakan paksa, aliran udara yang lebih tinggi meningkatkan pemindahan haba tetapi mesti dikawal untuk mengelak daripada menyesarkan komponen kecil.

• Penentukuran sistem penghantar:

Periksa tali pinggang rantai atau jejaring secara kerap untuk memastikan operasi bebas-getaran yang stabil.



Pemantauan Proses dan Penambahbaikan Berterusan

• Pemprofilan masa sebenar-:

Gunakan sistem pemprofilan suhu (cth, KIC) untuk terus menjejaki lengkung terma sebenar.

• Korelasi AOI dan SPI:

Analisis kecacatan sambungan pateri dan tampal data volum bersama kelajuan penghantar untuk mengenal pasti aliran proses.

• pengoptimuman berasaskan DOE-:

Gunakan Reka Bentuk Eksperimen (DOE) untuk produk baharu untuk menentukan tetingkap kelajuan teguh dan menyeragamkan proses.



Aplikasi Sebenar-Dunia daripada Bengkel SMT TECOO

Kes 1:-PCB Komunikasi Berkelajuan Tinggi

• Cabaran: PCB setebal 2.4 mm dengan pelbagai lapisan tanah menunjukkan sambungan pateri sejuk di tepi.
• Penyelesaian: Kurangkan kelajuan daripada 85 sm/min kepada 70 sm/min dan suhu prapanas meningkat sebanyak 10 darjah .
• Keputusan: Kadar kekosongan menurun daripada 15% kepada di bawah 5%, dengan kualiti sambungan pateri yang dipertingkatkan dengan ketara.

Kes 2: Miniatur Elektronik Boleh Dipakai

• Cabaran: PCB nipis 0.6 mm berubah bentuk pada kelajuan tinggi dan mengalami kerosakan haba pada kelajuan rendah.
• Penyelesaian: Penghantar tali pinggang mesh pada 65 cm/min, aliran udara berkurangan dan lekapan sokongan tambahan.
• Keputusan: Hasil meningkat daripada 92% kepada 99.5%, dengan warpage dikawal di bawah 0.1%.

Kes 3: Campuran Plumbum dan Plumbum-Perhimpunan Percuma

• Cabaran: Keperluan terma yang bercanggah pada PCB yang sama.
• Penyelesaian: Tetapkan kelajuan garis dasar 75 cm/min dan gunakan penebat haba terpilih untuk kawasan berplumbum.
• Keputusan: Sambungan pateri yang boleh dipercayai untuk kedua-dua aloi dan tetingkap proses yang lebih luas.



Kesimpulan: Kelajuan Penghantar Merupakan Parameter Proses SMT Strategik

Kelajuan penghantar pematerian aliran semula bukan sekadar tetapan angka-ia adalah parameter strategik yang menyepadukan termodinamik, sains bahan dan prestasi peralatan. Di TECOO, kami menggunakan pendekatan tertumpu-didorong data,{3}}kejuruteraan untuk menjajarkan kelajuan penghantar dengan keseluruhan rantaian proses SMT, memastikan kualiti pematerian tinggi dan pengeluaran besar-besaran yang cekap.



Memandangkan-peralatan yang didayakan IoT dan kawalan proses dipacu AI-terus berkembang, pengoptimuman kelajuan penghantar masa-adaptif dan sebenar akan memainkan peranan penting dalam masa depan SMT pintarpembuatan.
